2D Scannen

Das Scannfenster unterteilt sich in 5 Teile.

Teil ^Abb.1	Beschreibung
Bilddatei	Scan Starten
Bilddatei	Messung importieren
Bild Bearbeitung	Automatische Bildbearbeitung
Linker Fuß	Messergebnis des linken Fußes nach der Bearbeitung ¹⁾
Original Bild	Zeigt das Scanergebnis an
Rechter Fuß	Messergebnis des rechten Fußes nach der Bearbeitung ²⁾

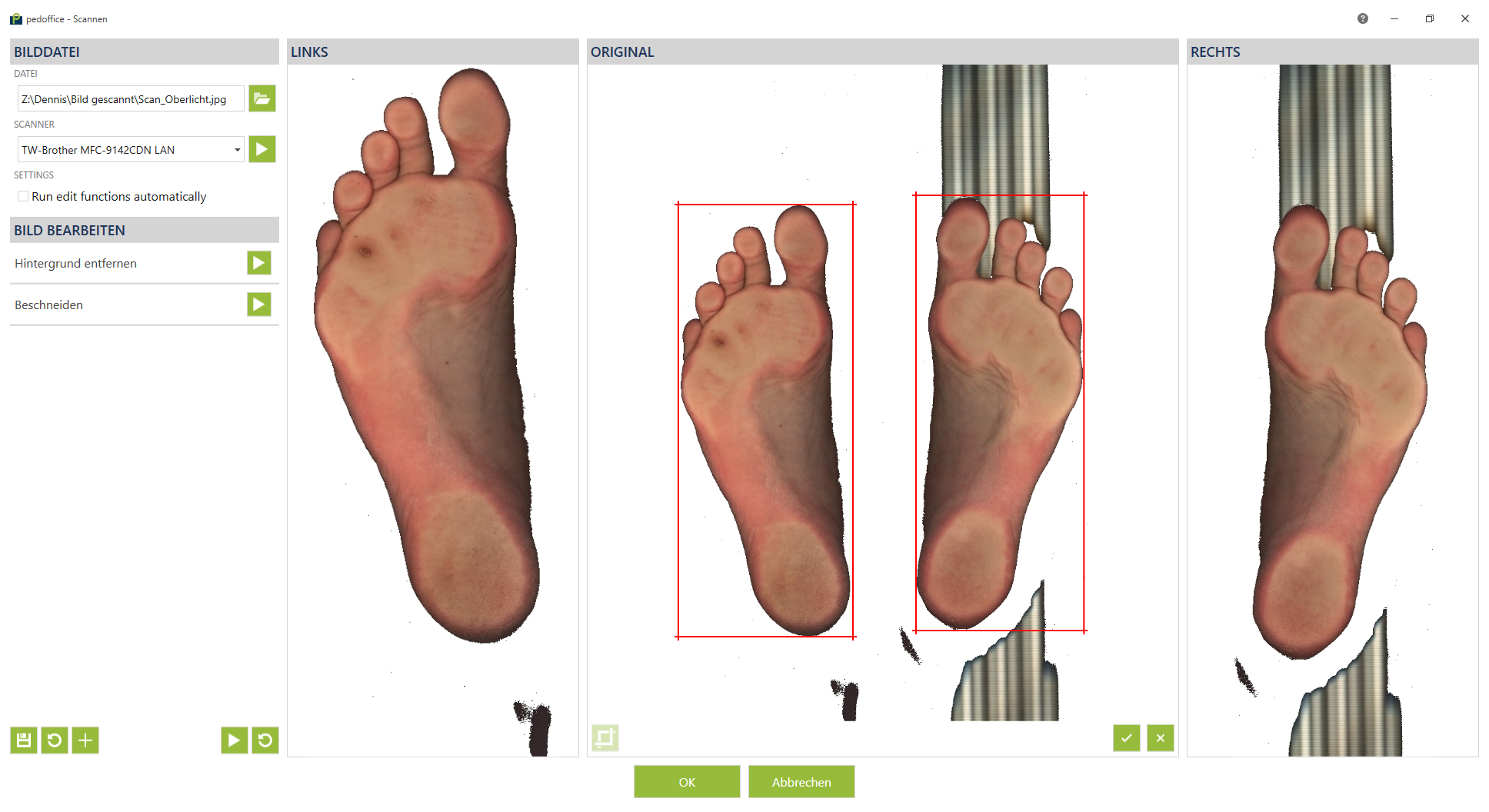

Abb. 1: **2D Scannen**
Für größere Ansicht Klicken

Bild Bearbeitung

Bei aktivierter Checkbox „Bearbeitungsfunktionen automatisch ausführen“ ^Abb.3 wird nach dem Scan oder Import die Bildbearbeitung ausgeführt. Alternativ kann auch auf ^Abb.3 geklickt werden. Sollte das Ergebnis nicht den Erwartungen entsprechen, können Sie die Bearbeitung durch klicken auf ^Abb.3 zurücksetzen und die Bearbeitungsfunktionen einzeln durchführen - ^Abb.3 . Auch das manuelle Zuschneiden der Messung ist möglich: klicken sie hierfür auf und passen Sie die erschienen roten Rahmen um die Füße wie hier zusehen ^Abb.2 an. Bestätigen Sie das Zuschneiden mit oder brechen Sie das Zuschneiden mit ab. Wenn Sie mit dem Ergebnis in ^Abb.1 (linker Fuß) und ^Abb.1 (rechter Fuß) zufrieden sind, klicken Sie auf OK.

Abb. 2: **Zuschneiden**
Für größere Ansicht klicken

Alle Bearbeitungsfunktionen sind optional und in der Reihenfolge frei konfigurierbar. Auch das mehrfache Hinzufügen ist möglich. Um eine Bearbeitungsfunktion bearbeiten zu können klicken sie auf diese. Die Optionen werden unter dieser ausgeklappt. Klicken Sie erneut um diese wieder einzuklappen.

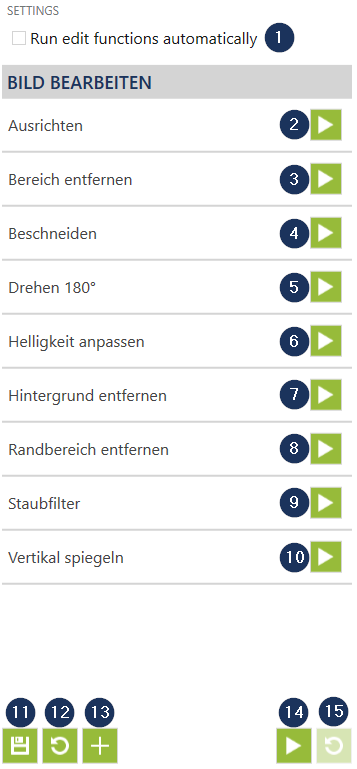

Abb. 3: **Bild Bearbeitung**
Für größere Ansicht Klicken

Um die Reihenfolge der Bearbeitungsfunktionen zu ändern, klicken Sie auf ^Abb.3 um die Bearbeitungsfunktionen eine Position nach oben zu schieben. Mit Klick auf ^Abb.3 werden die Bearbeitungsfunktionen eine Position nach unten geschoben.

Zum Entfernen einer Bearbeitungsfunktion klicken Sie auf ^Abb.3 .

Zum Hinzufügen einer Bearbeitungsfunktion klicken Sie auf ^Abb.3 . Im folgenden Fenster ^Abb.4 wählen Sie die hinzuzufügende Bearbeitungsfunktion ^Abb.4 aus und bestätigen diese mit OK.

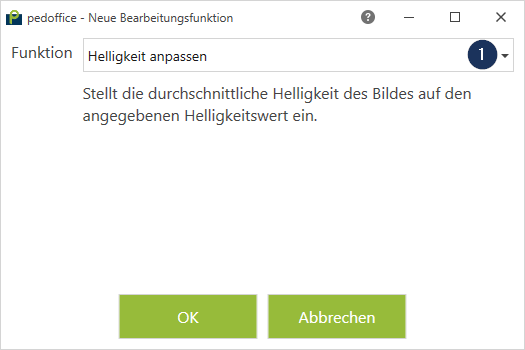

Abb. 4: **Neu Bearbeitungsfunktionen**
Für größere Ansicht klicken

Um Änderungen der Bearbeitungsfunktionen zu speichern klicken Sie auf ^Abb.3 . Mit ^Abb.3 wird die zuletzt gespeicherte Einstellung wiederhergestellt.

Überschrift

Bearbeitungsoptionen	Beschreibung	Optionen	Optionsbeschreibung

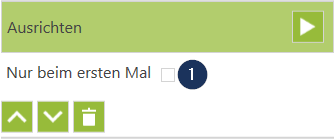

^Abb.3 Ausrichten	Ausrichten des Bildes an der vertikalen Achse.	„Nur beim ersten Mal“	Wenn aktiv wird diese Option nur beim ersten Durchgang ausgeführt.

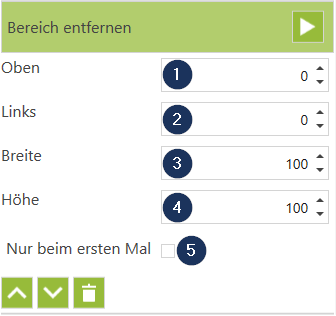

^Abb.3 Bereich entfernen	Färbt den angegebenen Bereich weiß.	Oben	Beginn des Bereichs der entfernt werden soll, in Pixeln vom oberen Bildrand.
		Links	Beginn des Bereichs der entfernt werden soll, in Pixeln vom linken Bildrand.
		Breite	Breite des Bereichs der entfernt werden soll in Pixel.
		Höhe	Höhe des Bereichs der entfernt werden soll in Pixel.
		„Nur beim ersten Mal“	Wenn aktiv wird diese Option nur beim ersten Durchgang ausgeführt.

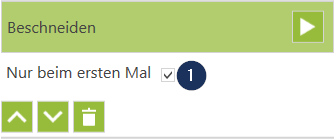

^Abb.3 Beschneiden	Berechnet den Begrenzungsrahmen um die nicht weißen Pixel und schneidet das Bild auf den Rahmen zu.	„Nur beim ersten Mal“	Wenn aktiv wird diese Option nur beim ersten Durchgang ausgeführt.
^Abb.3 Drehen 180°	Dreht das Bild um 180° um den Mittelpunkt.	„Nur beim ersten Mal“	Wenn aktiv wird diese Option nur beim ersten Durchgang ausgeführt.
^Abb.3 Helligkeit anpassen	Stellt die durchschnittliche Helligkeit des Bildes auf den angegebenen Helligkeitswert ein.	Helligkeit	Wenn aktiv wird diese Option nur beim ersten Durchgang ausgeführt.

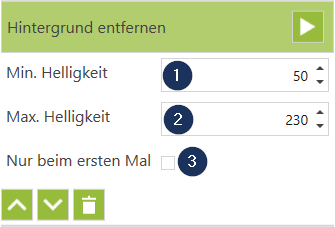

^Abb.3 Hintergrund entfernen	Hintergrundfarbe basierend auf der Helligkeit eines Pixels auf weiß setzen. Nur Werte, die kleiner als der untere Grenzwert und größer als der oberen Grenzwert sind, werden zu weiß geändert.	Min. Helligkeit	Angabe nach RGB Wertebereich ist 0 bis 255
		Max. Helligkeit	Angabe nach RGB Wertebereich ist 0 bis 255
		„Nur beim ersten Mal“	Wenn aktiv wird diese Option nur beim ersten Durchgang ausgeführt.
^Abb.3 Randbereich entfernen	Entfernen des angegebenen Randbereiches.	Obern	Anzahl von Pixelreihen die am oberen Bildrand entfernt werden.
		Links	Anzahl von Pixelzeilen die am linken Bildrand entfernt werden.
		Rechts	Anzahl von Pixelzeilen die am rechten Bildrand entfernt werden.
		Rechts	Anzahl von Pixelreihen die am unteren Bildrand entfernt werden.
		„Nur beim ersten Mal“	Wenn aktiv wird diese option nur beim ersten durch gang ausgeführt.

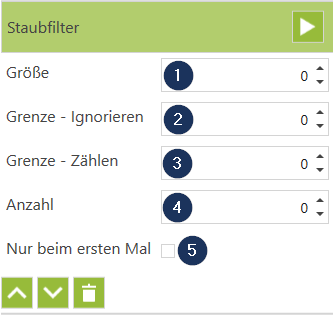

^Abb.3 Staubfilter	Entfernen alle Artefakte um die Füße. Dabei wird geprüft, ob die Helligkeit eines Pixels kleiner als der Ignorierenswert ist. Wenn ja, wird um den Pixel herum nach weiteren Pixeln gesucht, deren Helligkeit über dem Zählwert liegen. Wenn genügend Pixel vorhanden sind, wird der Pixel auf weiß gesetzt.	Größe	Maximale Größe von Artefakten die entfernt werden in Pixel.
		Grenze - Ignorieren	Angabe nach RGB Wertebereich ist 0 bis 255
		Grenze - Zähler	Angabe nach RGB Wertebereich ist 0 bis 255
		Anzahl	Anzahl der Durchgänge dieser Bearbeitungsoptionen
		„Nur beim ersten Mal“	Wenn aktiv wird diese Option nur beim ersten Durchgang ausgeführt.

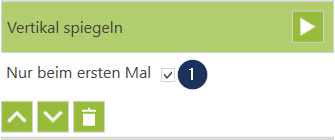

^Abb.3 Vertikal Spiegeln	Spiegelt das Bild vertikal.	„Nur beim ersten Mal“	Wenn aktiv wird diese Option nur beim ersten Durchgang ausgeführt.
